Khi thiết kế trạm vận hành gắn trên cửa tủ điện, câu hỏi lặp đi lặp lại là chọn SIMATIC IPC477E hay IPC677E. Hai máy nhìn từ mặt trước gần như giống nhau: cùng cỡ màn 19 hoặc 22 inch, cùng mặt kính cảm ứng, cùng viền nhôm. Khác biệt nằm ở phía sau tấm panel, và đó mới là phần quyết định máy sống được bao lâu trong nhà xưởng: một máy không quạt, một máy có quạt và có khe cắm card. Bài này đối chiếu theo Operating Instructions của Siemens (IPC477E bản 08/2024, IPC677E bản 04/2019, IPC377E bản 06/2019) và chỉ ra tiêu chí chọn.
Ba lớp Panel PC trong họ SIMATIC IPC
Siemens chia Panel PC theo ba mức, và mức nào cũng có nghĩa riêng chứ không đơn thuần là "rẻ hơn, đắt hơn":

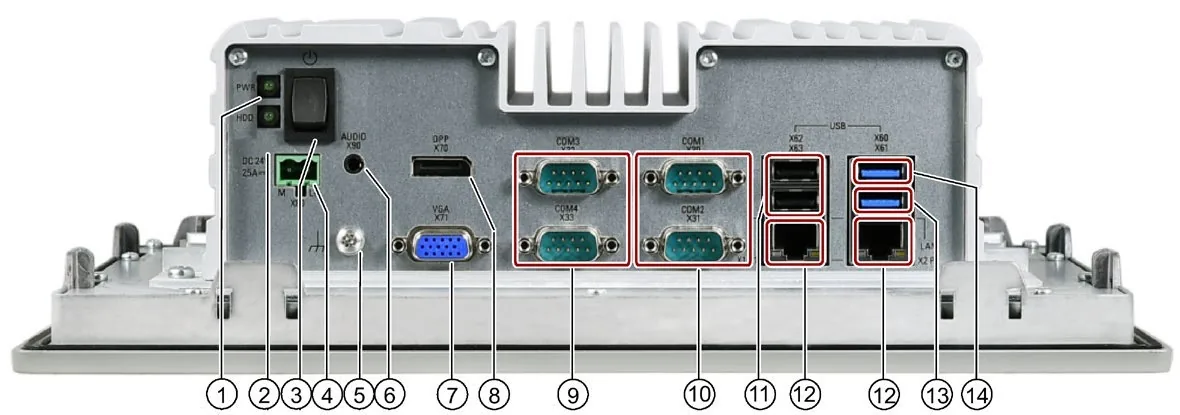

- IPC377E — lớp cơ bản: không quạt, chỉ nhận 24 V DC, CPU Celeron N3160, màn 12 đến 19 inch cảm ứng điện trở.
- IPC477E — tầm trung, không quạt: CPU từ Celeron G3902E tới Xeon E3-1505L v5, một khe PCIe x4, nhận cả 24 V DC lẫn 100–240 V AC, màn 15 đến 24 inch.
- IPC677E — hiệu năng cao, có quạt: CPU tới Core i7-8700 sáu nhân, chipset C246, RAM tới 64 GB, tối đa hai khe cắm card, màn 19 đến 24 inch.
Bảng đối chiếu ba máy theo tài liệu Siemens
| Tiêu chí | SIMATIC IPC377E | SIMATIC IPC477E | SIMATIC IPC677E |
|---|---|---|---|
| Làm mát | Không quạt, ồn dưới 40 dB(A) | Không quạt | Có quạt, ồn dưới 55 dB(A) |
| Cỡ màn | 12, 15, 19 inch | 15, 19, 22, 24 inch | 19, 22, 24 inch |
| Độ phân giải | 1280 x 800 (12"), 1366 x 768 (15" và 19") | 1366 x 768 hoặc 1280 x 800 (15"), 1366 x 768 hoặc 1920 x 1080 (19"), 1920 x 1080 (22" và 24") | 1920 x 1080 cả ba cỡ |
| Cảm ứng | Điện trở analog | Điện trở đơn điểm hoặc điện dung đa điểm | Điện dung đa điểm |
| CPU | Celeron N3160 4 nhân 1,6 GHz | Celeron G3902E, Core i3-6102E, Core i5-6442EQ, Xeon E3-1505L v5 | Celeron G4900, Core i3-8100, Core i7-8700 (6 nhân, 12 luồng) |
| RAM | DDR3L tới 8 GB, 1 khe, không ECC | DDR4 SODIMM 4 / 8 / 16 GB; bản ECC 8 hoặc 16 GB (không đi với CPU i5) | DDR4 từ 4 tới 64 GB |
| Ổ đĩa | HDD 2,5" từ 500 GB hoặc SSD 2,5" 256 GB (tuỳ chọn) | 1 khay SATA 2,5" (SSD từ 240 GB, HDD từ 320 GB), thẻ CFast 2 GB đến trên 30 GB | SSD SATA 2,5" từ 480 GB, HDD từ 320 GB, SSD M.2 NVMe 480 GB PCIe 3.0 x4 |
| Khe cắm card | 1 Mini PCIe half-size, 1 mSATA | 1 khe PCIe x4, tổn hao tối đa 8 W | Tối đa 2 khe; các tổ hợp 2 x PCI, hoặc 1 PCI + 1 PCIe x16, hoặc PCIe x4 + PCIe x16; card dài tối đa 185 mm, tối đa 25 W mỗi khe |

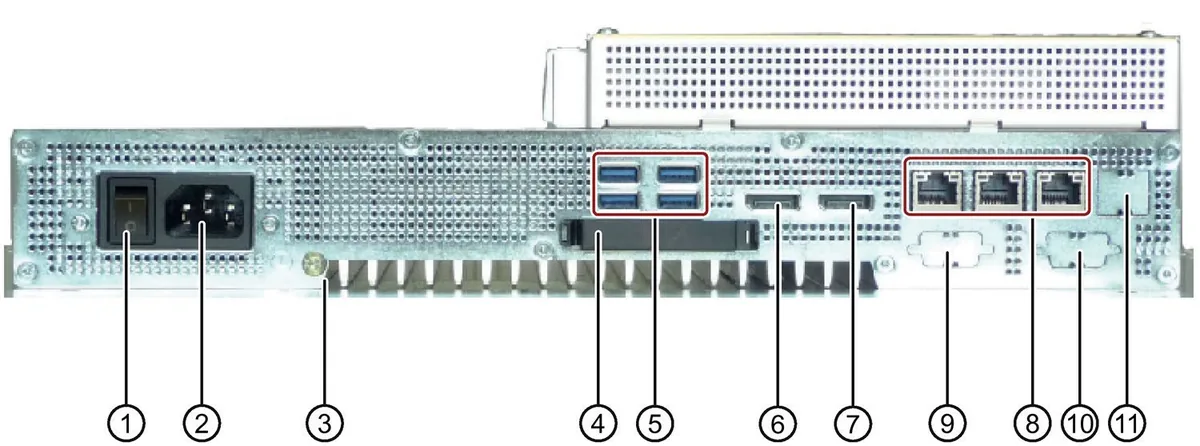

| Cổng | 2 LAN Gigabit (I211-AT), COM RS-232 và tuỳ chọn RS-232/422/485, USB 2.0 và USB 3.0, VGA, DisplayPort | 3 LAN Gigabit (I219LM, 2 x I210), 4 USB 3.0 sau máy (bản cảm ứng điện trở có thêm 1 USB 3.0 mặt trước), 2 DisplayPort, COM1 và COM2 tuỳ chọn | 3 LAN Gigabit (i219-LM có AMT, 2 x i210-AT), 4 USB 3.1 Type-A + 2 USB 3.1 Type-C, 2 DisplayPort, 1 DVI-D, 1 COM RS-232 |
| Nguồn vào | 24 V DC (20,4–28,8 V), dòng liên tục 1,4–1,9 A tuỳ cỡ màn | 24 V DC 5 A hoặc 100–240 V AC 1,1 A | 100–240 V AC tới 2,5 A hoặc 24 V DC tới 8 A; công suất tác dụng 176 W |
| Tiêu thụ điện | Tối đa 2,5 A ở 20,4 V | 70–78 W tuỳ cỡ màn, thêm khoảng 7–15 W khi có card PCIe | Bộ nguồn 176 W, ngõ ra phụ tối đa 150 W |
| Nhiệt độ làm việc | 0 đến 40 °C mọi tư thế lắp; 0 đến 45 °C với cấu hình SSD | Lắp thẳng đứng: 0 đến 45 °C với SSD, 0 đến 50 °C với CFast (bản 15"); 5 đến 35 °C nếu dùng HDD. Lắp nghiêng hoặc xoay dọc: 0 đến 40 °C | 0 đến 45 °C |
| Cấp bảo vệ | IP65 mặt trước, IP40 phần còn lại | IP65 mặt trước khi đã lắp, IP20 mặt sau | IP65 mặt trước khi đã lắp, IP20 phần còn lại |
| Khối lượng | 3,6 kg (12"), 5,1 kg (15"), 6,0 kg (19") | 6,9–9,4 kg tuỳ cỡ màn và loại cảm ứng; bản 24" đa điểm khoảng 10,6 kg | 9,5 kg (19"), 10,5 kg (22"), 12,5 kg (24") |
Bốn điểm quyết định, đọc trước khi so giá
Có quạt hay không quạt

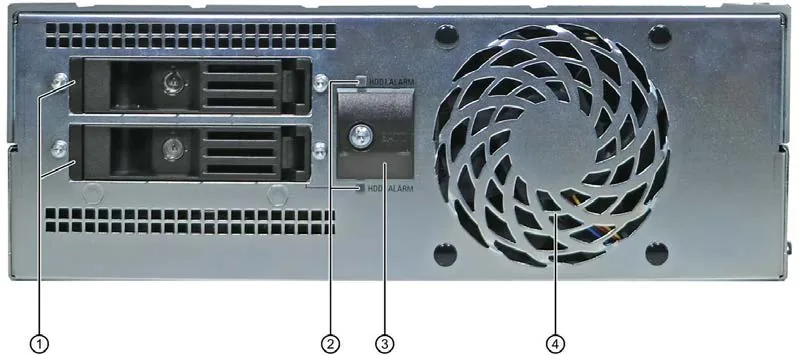

IPC477E và IPC377E tản nhiệt thụ động; IPC677E có quạt, Siemens ghi mức ồn dưới 55 dB(A). Quạt là chi tiết chuyển động duy nhất ngoài ổ cứng, nên cũng là chi tiết phải bảo trì. Đổi lại, chính quạt cho phép IPC677E mang Core i7-8700 sáu nhân và card cắm thêm tới 25 W mỗi khe. Trong phòng sạch, khu chế biến thực phẩm hoặc nơi bụi mịn nhiều, máy không quạt là quyết định đúng ngay cả khi hiệu năng thấp hơn: không có quạt thì không có đường hút bụi vào máy.
Nhiệt độ phụ thuộc tư thế lắp, không chỉ phụ thuộc máy
Đây là chỗ khách hay bỏ sót vì quen nghĩ máy tính chỉ có một con số nhiệt độ. Bảng của Siemens cho IPC477E chia theo tư thế lắp: lắp thẳng đứng ở khổ ngang thì bản 15 inch chạy 0 đến 50 °C với thẻ CFast, nhưng lắp nghiêng tối đa 45° hoặc xoay dọc 90° thì trần nhiệt tụt xuống 40 °C. Nếu ổ đĩa là HDD, dải hẹp lại còn 5 đến 35 °C. Tài liệu còn ghi thêm: khi đặt CPU ở chế độ "Performance Optimized", phải trừ tiếp 9 °C nếu lắp nghiêng và 5 °C ở các tư thế khác.
Nói cách khác, cùng một chiếc máy có thể chịu 50 °C hoặc chỉ 31 °C tuỳ cách lắp và cấu hình. Bản vẽ tủ phải chốt tư thế lắp trước khi chốt model.
Cổng LAN và khe cắm card
Cả IPC477E và IPC677E đều có ba cổng Ethernet Gigabit, đủ để tách mạng máy tính, mạng PLC và mạng camera. IPC477E hỗ trợ teaming, nhưng tài liệu lưu ý khi chạy teaming thì không hỗ trợ jumbo frame — ứng dụng camera cần jumbo frame phải dùng cổng riêng.
Khe cắm card là ranh giới rõ nhất. IPC477E có một khe PCIe x4, tổn hao tối đa 8 W: đủ cho card truyền thông hay card fieldbus, không đủ cho card đồ họa. IPC677E cho tối đa hai khe, chọn được cấu hình còn khe PCI 32 bit (Rev. 2.3) cho card cũ, mỗi khe tới 25 W.
Nguồn 24 V DC hay 220 V AC
IPC377E chỉ nhận 24 V DC. IPC477E và IPC677E có cả hai bản. Chọn 24 V DC nghĩa là máy dùng chung bộ nguồn với PLC và dễ nối UPS một chiều; nhưng dòng tiêu thụ đáng kể: IPC677E bản DC ăn tới 8 A liên tục và 14 A trong 20 ms lúc khởi động, nên bộ nguồn 24 V phải tính dư. Với IPC477E, tài liệu ghi cần ít nhất 5 A dòng khởi động trong 15 ms, và đỉnh có thể vượt 6,5 A. Đây là lý do máy "không lên nguồn" khi đấu vào một bộ nguồn 24 V đã gánh sẵn nhiều tải khác.
Chọn theo việc, không chọn theo cỡ màn
- Trạm vận hành đơn giản, hiển thị và nhập lệnh: IPC377E đủ dùng, giá thấp nhất và nhẹ nhất, nhưng chỉ tới 19 inch và cảm ứng điện trở.
- Trạm HMI hoặc SCADA cấp máy, cần cảm ứng đa điểm và màn lớn: IPC477E là lựa chọn cân bằng, đặc biệt khi tủ đặt ở khu vực nhiều bụi.
- Chạy phần mềm nặng, nhiều tag, hoặc cần card cắm thêm: IPC677E, chấp nhận có quạt và máy nặng hơn 3–4 kg.
- Cần màn lớn nhưng máy tính đặt xa: cân nhắc tách máy hộp và màn công nghiệp SIMATIC IFP thay vì Panel PC nguyên khối, để phần điện tử nằm trong tủ mát hơn.
Với người mới tiếp cận dòng này, hai bài nền tảng nên đọc trước là bảng điều khiển SIMATIC PC là gì và Panel PC là gì.
Câu hỏi thường gặp về IPC477E và IPC677E
IPC477E có chống nước không?
Chỉ mặt trước, và chỉ khi đã lắp đúng vào lỗ khoét tủ: IP65 theo IEC 60529. Mặt sau chỉ đạt IP20, nghĩa là chống chạm ngón tay chứ không chống nước. Gioăng lắp phải còn nguyên và ép sát mép khoét thì cấp bảo vệ mặt trước mới còn giá trị.
Máy nào chạy được ở 50 °C?
Chỉ IPC477E bản 15 inch, lắp thẳng đứng khổ ngang và dùng thẻ CFast, mới đạt 50 °C theo tài liệu. Bản 19, 22, 24 inch dừng ở 45 °C khi lắp thẳng đứng với CFast hoặc SSD. IPC677E và IPC377E đều tối đa 45 °C.
Có thể dùng ổ HDD cho Panel PC không?
Được, nhưng phải trả giá bằng dải nhiệt. Với IPC477E, cấu hình HDD hạ trần nhiệt xuống 35 °C và sàn lên 5 °C. Trong tủ điện có biến tần, mức 35 °C là ranh giới rất dễ vượt, nên SSD hoặc CFast gần như luôn là lựa chọn đúng.
Card PCI cũ có cắm được vào IPC477E không?
Không. IPC477E chỉ có một khe PCIe x4. Muốn giữ card PCI 32 bit phải chọn IPC677E với bus module có khe PCI Rev. 2.3, card dài tối đa 185 mm.
