Một nhà máy chế biến thuỷ sản lắp dây chuyền đóng gói mới: máy cân định lượng, máy hàn túi, máy in date và máy đóng thùng, tất cả điều khiển bằng PLC S7-1500 qua PROFINET. Ban giám đốc muốn biết mỗi ca chạy bao nhiêu túi, dừng bao nhiêu phút, lỗi ở máy nào. Kỹ thuật mua một máy tính để bàn đặt ở đầu chuyền chạy phần mềm thu thập dữ liệu. Sau một mùa, máy chết vì hơi nước và muối từ khâu rửa vệ sinh hằng ngày. Dữ liệu OEE thì chỉ có khi máy còn sống. Chiếc máy không hỏng vì kém; nó được đặt vào chỗ dành cho thiết bị công nghiệp.
Khi tìm máy tính công nghiệp cho dây chuyền đóng gói thực phẩm, người mua thường chỉ hỏi cấu hình CPU và RAM. Nhưng khâu đóng gói thực phẩm có bốn thứ quyết định chiếc máy: rửa vệ sinh bằng nước và hoá chất, nhiệt độ thay đổi giữa kho lạnh và khu đóng gói, nguồn 24 VDC dùng chung tủ với PLC, và yêu cầu nói chuyện được với S7-1500 qua PROFINET. Bài này đối chiếu hai máy SIMATIC IPC đang có trên site theo Operating Instructions của Siemens: IPC227E cho tủ điện và IPC477E cho mặt máy.
Máy tính làm gì bên cạnh PLC S7-1500
PLC S7-1500 điều khiển máy; máy tính công nghiệp làm phần mà PLC không làm được hoặc làm không tiện. Trong dây chuyền đóng gói thực phẩm, đó thường là:
- Thu thập dữ liệu và OEE: đọc bộ đếm, trạng thái dừng, mã lỗi từ S7-1500, tính hiệu suất theo ca, đẩy lên MES hoặc phần mềm quản lý sản xuất.
- Truy xuất nguồn gốc: gắn mã lô, ngày sản xuất, nguồn nguyên liệu với từng thùng; in nhãn; lưu lịch sử nhiều năm.
- HMI/SCADA cho cả chuyền: một màn hình tại đầu chuyền cho tổ trưởng đổi công thức, xem cảnh báo của cả bốn máy thay vì đi đến từng panel HMI nhỏ.
- Kết nối thiết bị ngoài PLC: cân kiểm tra, máy in date, máy dò kim loại thường có cổng RS-232 hoặc Ethernet riêng; máy tính gom chúng vào cùng một hệ dữ liệu.
Bài khác nhau giữa PLC S7-300 và S7-1500 trên site này giải thích vì sao S7-1500 với PROFINET tích hợp là nền tốt để máy tính đọc dữ liệu trực tiếp mà không cần thêm module truyền thông.
IPC227E: máy trong tủ điện, nguồn 24 VDC như PLC

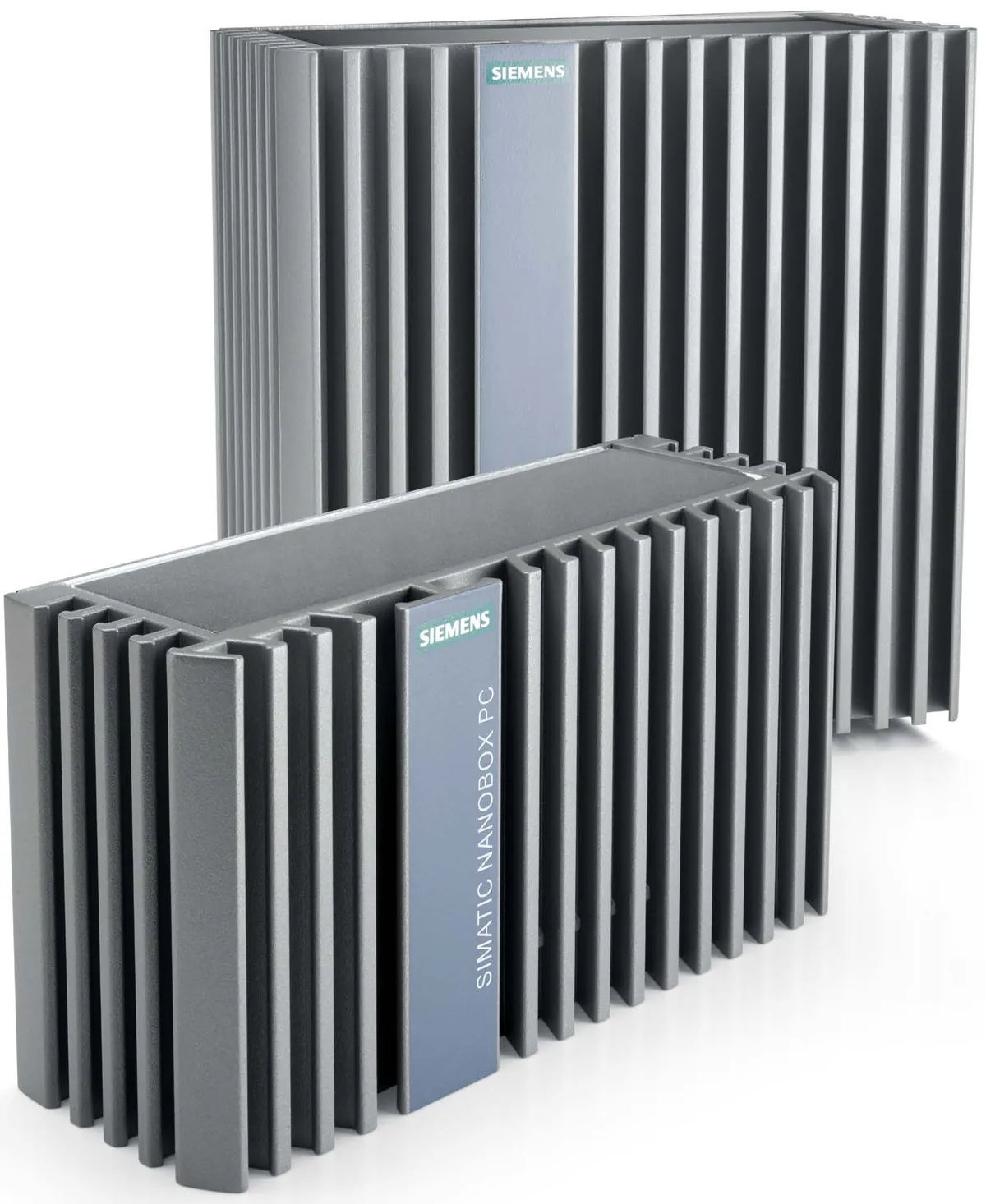

SIMATIC IPC227E là máy Nanobox không quạt dành cho tủ điện. Theo Operating Instructions bản 06/2015 của Siemens, máy dùng Intel Celeron N2807 hai nhân 1,58 GHz hoặc Celeron N2930 bốn nhân 1,83 GHz, RAM DDR3L tới 8 GB, có bộ nhớ đệm MRAM 512 KB giữ dữ liệu khi mất điện. Lưu trữ chọn giữa HDD 2,5 inch từ 320 GB, SSD SATA 80 hoặc 160 GB, hoặc thẻ CFast 4, 8, 16 GB thay được từ mặt ngoài. Bản PCIe có một khe PCIe x1 cho card dài tới 175 mm.
Cổng nối: hai cổng LAN RJ45 Intel i210 10/100/1000 Mbps có teaming, một cổng RS-232 và một cổng RS-422/485 tuỳ chọn trên D-sub 9 chân, ba USB 2.0 và một USB 3.0, DisplayPort tới 2560 × 1600. Tài liệu ghi rõ PROFINET chạy được qua các cổng Ethernet tiêu chuẩn ở lớp RT, và cần cáp Cat 6 để đạt 1000 Mbps.
Phần dành cho tủ điện: nguồn 24 VDC dải 19,2–28,8 V, chịu mất điện ngắn tới 20 ms ở tải đầy theo Namur, dòng tối đa 1,8 A, vỏ đạt IP40, nặng khoảng 1,4 kg bản cơ bản và 2,4 kg bản PCIe. Cách lắp: thanh DIN, tường hoặc dựng đứng. Dải nhiệt theo loại ổ: với HDD chỉ +5 đến +40 °C; với CFast hoặc SSD 0 đến +50 °C khi lắp ngang hoặc đứng; với CFast và lắp ngang được tới +60 °C, nhưng trên 50 °C phải đặt trong khu vực hạn chế tiếp cận như tủ điện có khoá. Rung theo IEC 60068-2-6 với CFast hoặc SSD: 9,8 m/s² trong dải 9–500 Hz.
Bài toán khớp: máy thu thập dữ liệu và OEE đặt trong tủ điện của chuyền, cạnh S7-1500, không cần màn hình tại chỗ; máy gateway nối cân kiểm tra qua RS-232 và máy in date qua LAN. Bài giới thiệu IPC227E Nanobox PC trên site có thêm hình chi tiết mặt cổng.
IPC477E: Panel PC mặt trước IP65 cho mặt máy

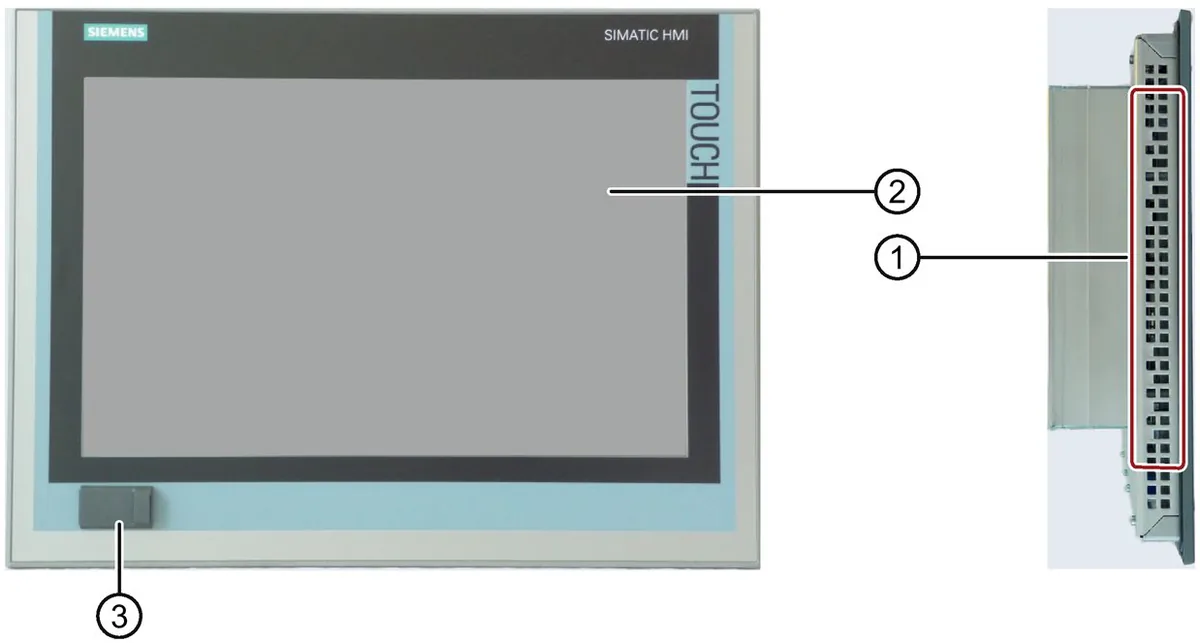

SIMATIC IPC477E là Panel PC không quạt gắn mặt tủ hoặc tay đỡ tại đầu chuyền. Theo Operating Instructions bản 08/2024, máy có bốn lựa chọn CPU: Celeron G3902E 1,6 GHz, Core i3-6102E 1,9 GHz, Core i5-6442EQ tới 2,7 GHz, hoặc Xeon E3-1505L v5 tới 2,8 GHz; RAM DDR4 4, 8 hoặc 16 GB, có bản ECC 8 và 16 GB (không ghép với i5); NVRAM 512 KB tuỳ chọn. Lưu trữ: SSD 240 hoặc 480 GB, HDD 320 GB, hoặc CFast 2 đến 30 GB.
Màn hình: 15 inch 1366 × 768 hoặc 1280 × 800, 19 inch HD hoặc Full HD, 22 inch và 24 inch Full HD; chọn cảm ứng điện trở đơn điểm hoặc điện dung đa điểm; đèn nền LED 50.000 giờ đến nửa độ sáng (30.000 giờ với 24 inch). Cổng nối: ba LAN Gigabit (một I219LM, hai I210) cách ly và có teaming, bốn USB 3.0 phía sau, một USB 3.0 mặt trước ở bản cảm ứng điện trở 15/19/22 inch, hai DisplayPort 1.2 xuất thêm màn hình, COM RS-232/422/485 tuỳ chọn, và một khe PCIe x4 ở bản có mở rộng với công suất tối đa 8 W.
Phần dành cho khâu đóng gói thực phẩm: mặt trước đạt IP65, vỏ phía sau IP20; nguồn 24 VDC ±20 % hoặc bản 100–240 VAC; chịu mất điện 20 ms; tiêu thụ 70–90 W tuỳ cỡ màn và khe cắm; nặng từ 6,9 kg (15 inch điện trở) tới 10,6 kg (24 inch đa điểm). Dải nhiệt phụ thuộc cỡ màn, ổ và cách lắp: 15 inch lắp đứng với HDD +5 đến +35 °C, SSD 0 đến +45 °C, CFast 0 đến +50 °C; 19, 22 và 24 inch với CFast hoặc SSD 0 đến +45 °C; lắp nghiêng tới 45° hoặc xoay dọc thì giới hạn còn 0 đến +40 °C. Trên 40 °C phải đặt trong khu vực hạn chế tiếp cận. Sốc khi vận hành 50 m/s² trong 30 ms theo IEC 60068-2-27.
Bài toán khớp: màn hình tổng cho cả chuyền tại đầu chuyền, nơi công nhân đeo găng thao tác và khu vực được xịt rửa cuối ca; máy chạy WinCC hoặc phần mềm truy xuất, đồng thời làm trạm đọc dữ liệu từ S7-1500 qua PROFINET. Bài cũ IPC477E không quạt mô tả thêm dòng máy này.
Bảng đối chiếu theo tài liệu Siemens
| Tiêu chí | IPC227E | IPC477E |
|---|---|---|
| Dạng máy | Nanobox trong tủ, không màn | Panel PC 15/19/22/24 inch gắn mặt tủ |
| CPU | Celeron N2807 (2 nhân) / N2930 (4 nhân) | Celeron G3902E, i3-6102E, i5-6442EQ, Xeon E3-1505L v5 |
| RAM | DDR3L tới 8 GB | DDR4 4/8/16 GB, có bản ECC |
| Lưu trữ | HDD ≥ 320 GB, SSD 80/160 GB, CFast 4–16 GB | SSD 240/480 GB, HDD 320 GB, CFast 2–30 GB |
| LAN | 2 × GbE i210, PROFINET RT | 3 × GbE (I219LM + 2 × I210), cách ly, teaming |
| COM | 1 × RS-232, 1 × RS-422/485 tuỳ chọn | RS-232/422/485 tuỳ chọn |
| USB | 3 × 2.0, 1 × 3.0 | 4 × 3.0 sau, 1 × 3.0 trước (bản điện trở) |
| Khe mở rộng | 1 × PCIe x1 (bản PCIe) | 1 × PCIe x4, tối đa 8 W |
| Nguồn | 24 VDC (19,2–28,8 V), 1,8 A | 24 VDC ±20 % hoặc 100–240 VAC |
| Mất điện ngắn | 20 ms ở tải đầy | 20 ms |
| Bảo vệ | IP40 | Mặt trước IP65, vỏ IP20 |
| Nhiệt độ làm việc | 0–50 °C (CFast/SSD), 0–60 °C (CFast, lắp ngang), 5–40 °C (HDD) | 0–45 °C (SSD/CFast), tới 50 °C với 15 inch CFast, 5–35 °C (HDD) |
| Khối lượng | 1,4 kg / 2,4 kg | 6,9–10,6 kg |
| Vai trò khớp | Thu dữ liệu, OEE, gateway trong tủ | HMI/SCADA tổng chuyền, truy xuất tại mặt máy |
Bốn quyết định trước khi chốt máy
- Ổ lưu trữ quyết định dải nhiệt. Với cả hai máy, HDD kéo trần nhiệt xuống 35–40 °C. Tủ điện cạnh máy hàn túi dễ vượt mức đó; chọn SSD hoặc CFast, và nếu phần mềm ghi lịch sử nhiều thì chọn SSD dung lượng lớn thay vì CFast.
- Đặt máy ở đâu trong khu rửa. IPC227E chỉ IP40 nên phải nằm trong tủ kín; IPC477E chỉ có mặt trước IP65, phần sau vẫn phải nằm trong tủ hoặc hộp treo kín. Không lắp Panel PC lên tay đỡ hở phía sau ở khu có vòi xịt.
- Cần bao nhiêu cổng LAN. Tách mạng PROFINET của máy khỏi mạng văn phòng là thói quen tốt: IPC477E có ba LAN nên một cổng nối PLC, một cổng nối MES, một cổng dự phòng hoặc cho camera; IPC227E có hai cổng, đủ cho hai mạng.
- Phần mềm nào nói chuyện với S7-1500. Tài liệu IPC ghi cổng LAN dùng được cho SIMATIC S7 nhưng cần phần mềm phù hợp (STEP 7, WinCC, SIMATIC NET). Phần mềm OEE của bên thứ ba thường dùng OPC UA server có sẵn trong S7-1500, chỉ cần bật trên PLC.
Với dây chuyền đã chuẩn hoá theo Siemens, dùng SIMATIC IPC giúp cùng một nhà cung cấp cho cả PLC, HMI và máy tính, và tài liệu về kết nối PROFINET, WinCC được viết cho chính máy này. So với các hãng máy tính công nghiệp khác, SIMATIC IPC có giá và thời gian giao hàng cao hơn, dải nhiệt trần cũng thấp hơn máy nhúng dải rộng; bù lại là vòng đời dài, tài liệu đầy đủ và tương thích trọn bộ trong TIA Portal.
IPC247 hỗ trợ gì cho dây chuyền đóng gói
IPC247 phân phối chính hãng SIMATIC IPC tại Việt Nam, danh mục và bài kỹ thuật chung đặt ở trang Siemens trên IPC247. Với dự án đóng gói thực phẩm, IPC247 có thể tư vấn cấu hình IPC227E hoặc IPC477E theo phần mềm khách chạy (WinCC, MES, phần mềm truy xuất), chọn ổ lưu trữ theo nhiệt độ thực tế trong tủ, đề xuất cỡ màn và loại cảm ứng phù hợp với việc đeo găng, cho mượn máy chạy thử cùng S7-1500 của khách trước khi đặt hàng, giao hàng tới nhà máy và hỗ trợ kỹ thuật khi cài đặt, cấu hình PROFINET hoặc khôi phục hệ điều hành.
Câu hỏi thường gặp về máy tính công nghiệp cho dây chuyền đóng gói thực phẩm
Có bắt buộc dùng máy tính Siemens khi PLC là S7-1500 không?
Không bắt buộc. S7-1500 nói chuyện qua PROFINET, OPC UA và giao thức S7 với bất kỳ máy tính nào có phần mềm phù hợp. Dùng SIMATIC IPC có lợi khi khách muốn một nhà cung cấp cho cả hệ, cần tài liệu tích hợp sẵn trong TIA Portal, hoặc chạy WinCC và S7-1500 Software Controller trên cùng máy.
IPC477E rửa được bằng vòi xịt không?
Chỉ mặt trước đạt IP65, nghĩa là chịu tia nước từ mọi hướng khi đã lắp kín vào tủ. Phần sau máy là IP20 nên phải nằm trong tủ. Không dùng vòi áp lực cao và hoá chất ăn mòn trực tiếp lên mặt kính; tham khảo hướng dẫn vệ sinh trong Operating Instructions.
Tủ điện cạnh máy hàn túi nóng 50 °C, dùng IPC227E được không?
Được nếu dùng CFast hoặc SSD và lắp ngang; với CFast lắp ngang tài liệu cho tới 60 °C nhưng trên 50 °C phải ở khu vực hạn chế tiếp cận như tủ có khoá. Với HDD thì không, trần chỉ 40 °C.
Máy đọc dữ liệu OEE từ S7-1500 bằng cách nào?
Phổ biến nhất là OPC UA: bật OPC UA server trên S7-1500, phần mềm OEE trên IPC làm client đọc các tag sản lượng, trạng thái. Cách thứ hai là WinCC trên IPC kết nối S7 trực tiếp. Cách thứ ba là phần mềm tự viết dùng thư viện S7 qua Industrial Ethernet.
Nên chọn cảm ứng điện trở hay điện dung cho khu đóng gói?
Điện trở nhận thao tác với găng dày và bút, chịu được mặt kính có nước; điện dung đa điểm nhìn đẹp và thao tác nhanh nhưng nhạy với nước đọng và găng cách điện. Khu rửa nhiều nước thường chọn điện trở; khu khô, đóng thùng, chọn điện dung.
