WinCC Unified trên SIMATIC IPC: chọn máy cho HMI/SCADA theo số tag

15/09/2026· 7 phút đọc · 1.569 từ· Chuyên mục Hệ thống SIMATIC IPC

Yêu cầu phần cứng tối thiểu của WinCC Unified Runtime, các bậc PowerTag từ 150 tới 100k, và cách chọn giữa SIMATIC IPC477E, IPC677E và IPC647E.

WinCC Unified trên SIMATIC IPC: chọn máy cho HMI/SCADA theo số tag

Tình huống lặp lại nhiều lần: nhà máy mua bản quyền SIMATIC WinCC Unified cho phòng điều khiển, rồi cài lên một máy để bàn văn phòng vì "cấu hình mạnh hơn máy công nghiệp mà rẻ hơn". Sáu tháng sau máy treo giữa ca, ổ cứng chết vì bụi, hoặc phải khởi động lại vì Windows Update. Bài này gom lại đúng ba việc cần làm trước khi chọn máy: đọc yêu cầu phần cứng Siemens công bố, đếm số tag của dự án, rồi mới chọn giữa SIMATIC IPC477E, IPC677E và IPC647E.

WinCC Unified Runtime đòi hỏi gì ở máy tính

System Manual của WinCC Unified Runtime ghi mức tối thiểu để cài đặt: bộ xử lý Intel Core i3, 4 GB RAM, 10 GB đĩa trống (8 GB nếu dùng thẻ CF). Đó là mức để phần mềm chạy được, không phải mức để chạy tốt một hệ SCADA thật.

Vài yêu cầu khác thường bị bỏ qua khi lập cấu hình:

Runtime dựng trên IIS của Windows, phải bật sẵn một loạt tính năng như HTTP Errors, ASP.NET 4.5, ISAPI extensions, nén nội dung tĩnh và động.
Bộ cài mở cổng HTTPS 443 và cổng 8888 cho TIA administrator. Dùng tường lửa khác Windows Firewall thì phải tự mở đúng hai cổng này.
Tài liệu liệt kê danh sách phần mềm diệt virus được kiểm chứng, và cảnh báo phải đủ tài nguyên hệ thống khi bật quét virus. Máy chỉ vừa đủ RAM sẽ giật khi trình quét chạy nền.
Tên máy Windows không được đổi sau khi cài, và không được chứa dấu cách hay ký tự đặc biệt.

Đếm số tag trước, chọn máy sau

Bản quyền WinCC Unified PC Runtime chia theo số PowerTag — mỗi PowerTag là một điểm dữ liệu nối ra ngoài, ví dụ một biến đọc từ PLC. Tài liệu kiến trúc WinCC Unified V17 của Siemens liệt kê các bậc: 150, 500, 1.000, 2.500, 5.000, 10k, 50k, 100k và mức tối đa 600k.

Ba con số khác đi kèm, cũng ảnh hưởng tới phần cứng:

Mỗi bản WinCC Unified PC Runtime đã gồm 2 client cho HMI tại chỗ và truy cập từ xa; muốn nhiều client đồng thời hơn thì mua thêm theo số lượng.
Ghi dữ liệu dạng tệp (file-based logging) phục vụ tới 5.000 logging tag; nhiều hơn thì chuyển sang ghi vào cơ sở dữ liệu, mở rộng dần tới 30.000 logging tag.
Quá 10 kết nối S7 thì phải mua giấy phép SIMATIC NET riêng.

Quy tắc thực dụng: dưới 1.000 tag và một màn hình vận hành thì một Panel PC là đủ; từ vài nghìn tag, nhiều client và có ghi dữ liệu dài hạn thì cần máy có RAM lớn, ổ SSD riêng cho log và khả năng cắm card mở rộng.

Máy tính công nghiệp SIMATIC IPC647E dạng rack 2U với cửa trước có khoá — SIMATIC IPC647E: máy rack 2U cho phòng điều khiển, cửa trước có lọc bụi

Ba dạng máy hay dùng cho WinCC Unified

Số liệu dưới đây lấy từ Operating Instructions của từng máy trên Siemens Industry Online Support.

Chỉ tiêu	SIMATIC IPC477E	SIMATIC IPC677E	SIMATIC IPC647E
Dạng máy	Panel PC không quạt	Panel PC có quạt, có khe cắm card	Máy rack 2U, không màn hình
Màn hình	15", 19", 22", 24"	19", 22", 24" đều 1920 x 1080	Không có
Bộ xử lý	Celeron G3902E, Core i3-6102E, i5-6442EQ, Xeon E3-1505L v5	Celeron G4900, Core i3-8100, Core i7-8700	Core i3-8100 đến Xeon E-2278GE 8 nhân
Bộ nhớ	4, 8 hoặc 16 GB DDR4 (có tuỳ chọn ECC)	4 đến 64 GB DDR4	4 đến 128 GB DDR4-2666, ECC với i3 hoặc Xeon
Khe mở rộng	1 khe PCIe x4, tối đa 8 W	Tối đa 2 khe PCI/PCIe, 25 W mỗi khe	Nhiều khe qua bo riser
Nguồn	24 V DC hoặc 100–240 V AC	24 V DC hoặc 100–240 V AC	Bộ nguồn 400 W AC, tuỳ chọn dự phòng 2 x 350 W
Nhiệt độ làm việc	0 đến 45 °C với SSD, tới 50 °C với CFast (bản 15")	0 đến 45 °C, từ +5 °C nếu có ổ cứng cơ	0 đến 50 °C tuỳ số ổ đĩa lắp trong
Cấp bảo vệ	IP65 mặt trước, IP20 phần vỏ	IP65 mặt trước khi lắp xuyên tấm	IP41 mặt trước khi đóng cửa, IP20 mặt sau
Khối lượng	6,9 đến 10,6 kg tuỳ cỡ màn	9,5 đến 12,5 kg	10 đến 14 kg

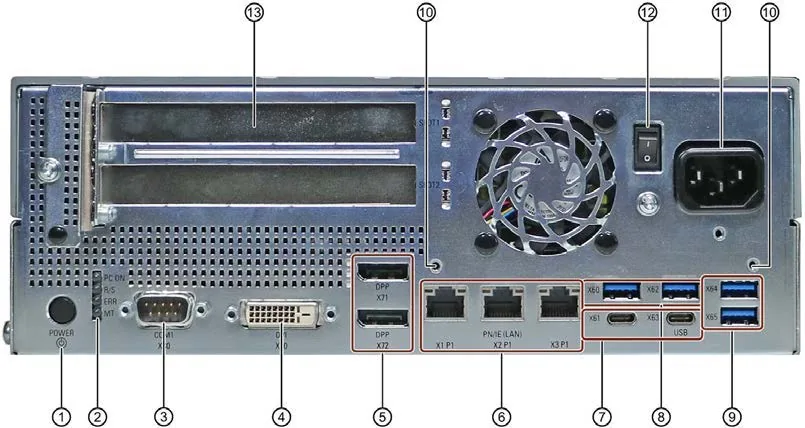

Mặt sau SIMATIC IPC677E với hai khe cắm card, cổng DVI, hai DisplayPort, ba cổng LAN và ổ cắm nguồn AC — Mặt sau IPC677E: hai khe cắm card, DVI, hai DisplayPort, ba cổng PROFINET/LAN (hình trong Operating Instructions của Siemens)

Vì sao không cài lên máy để bàn

Đây là điểm khách hay quên: WinCC Unified là phần mềm, nhưng chỗ nó chạy là một thiết bị công nghiệp, và các chỉ tiêu công nghiệp mới quyết định máy sống được bao lâu.

Nhiệt và bụi. IPC647E ghi dải 0 đến 50 °C, nhưng chính tài liệu ràng buộc số ổ đĩa theo nhiệt độ: ở 0–50 °C chỉ được 2 ổ 2,5 inch, muốn lắp thêm ổ 3,5 inch Enterprise phải hạ nhiệt xuống 5–35 °C. Cửa trước đóng kín có lọc bụi cấp G2 theo EN 779, giữ lại 99% hạt lớn hơn 0,5 mm.
Nguồn. IPC477E và IPC677E nhận 24 V DC ngoài nguồn AC, nghĩa là lấy chung nguồn với PLC và đi qua UPS DC của tủ. IPC677E chịu mất điện tới 20 ms theo Namur, tối đa 10 lần trong một giờ.
Rung. IPC677E được thử theo IEC 60068-2-6, khi chạy chịu 10–58 Hz biên độ 0,0375 mm và 58–500 Hz gia tốc 1 m/s². Máy để bàn không có số liệu này, và ổ cứng cơ trong máy để bàn là bộ phận hỏng trước tiên khi đặt gần máy nén hay máy dập.
Vòng đời. Máy văn phòng đổi bo mạch theo từng quý; SIMATIC IPC giữ một cấu hình nhiều năm, nên ảnh đĩa cài sẵn WinCC dùng lại được cho máy dự phòng.

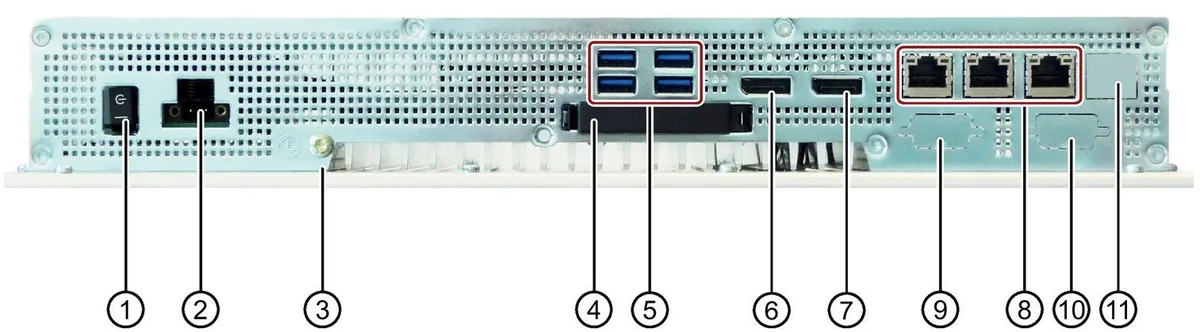

Cạnh dưới SIMATIC IPC477E bản 24 V DC với cầu đấu nguồn, bốn cổng USB 3.0, hai DisplayPort và ba cổng Ethernet — Bản 24 V DC của IPC477E: cầu đấu nguồn hai chân, bốn USB 3.0, hai DisplayPort, ba cổng Ethernet (hình trong Operating Instructions của Siemens)

Chọn theo quy mô hệ thống

Một trạm vận hành tại máy, dưới 1.000 tag, không cần card: IPC477E không quạt, ổ SSD hoặc CFast, gắn xuyên cánh tủ, nguồn 24 V.
Trạm vận hành cần card giao tiếp riêng hoặc card thu thập: IPC677E với 1–2 khe PCI/PCIe và RAM tới 64 GB.
Máy chủ SCADA nhiều nghìn tag, nhiều client, ghi dữ liệu dài hạn: IPC647E đặt trong tủ rack phòng điều khiển, RAM tới 128 GB có ECC, nguồn dự phòng, RAID tích hợp.
Hệ thống không được dừng: IPC647E bản hai bộ nguồn 350 W, cộng UPS và ổ RAID 1.

Trang thông số các máy này có sẵn: SIMATIC IPC477E, SIMATIC IPC677E và SIMATIC IPC647E. Phần nền về bảng điều khiển của Siemens có ở bài bảng điều khiển Panel PC SIMATIC là gì và máy tính công nghiệp màn hình cảm ứng đa điểm IPC677E.

IPC247 hỗ trợ gì

IPC247 phân phối máy tính công nghiệp Siemens SIMATIC IPC tại Việt Nam. Với dự án chạy WinCC Unified, chúng tôi tính cấu hình theo số tag và số client khách khai báo, đề xuất dung lượng RAM và cách chia ổ cho phần ghi dữ liệu, kiểm nhiệt độ tủ và tư thế lắp trước khi chốt mã đặt hàng, và hỗ trợ kỹ thuật khi cài Windows, bật các tính năng IIS hay khôi phục hệ điều hành bằng USB Recovery của Siemens. Gửi danh sách PLC, số tag dự kiến và ảnh tủ để nhận đề xuất cụ thể.

Câu hỏi thường gặp về WinCC Unified trên SIMATIC IPC

Máy đạt mức tối thiểu Core i3, 4 GB RAM là chạy được WinCC Unified?

Chạy được phần cài đặt, nhưng đó là ngưỡng cài chứ không phải ngưỡng vận hành. Số tag, số client, tần suất ghi dữ liệu và bộ quét virus đều ăn thêm RAM. Với hệ vài nghìn tag nên tính RAM theo bậc 16 GB trở lên và tách ổ ghi log.

PowerTag khác logging tag ở chỗ nào?

PowerTag đếm điểm dữ liệu có kết nối ra ngoài, quyết định bậc bản quyền Runtime. Logging tag đếm biến được lưu vào kho dữ liệu. Ghi dạng tệp phục vụ tới 5.000 logging tag, ghi vào cơ sở dữ liệu mở rộng tới 30.000, nên hai con số này phải tính riêng.

IPC477E có đủ cho một trạm SCADA nhỏ không?

Đủ nếu chỉ cần một màn hình vận hành và không phải cắm nhiều card: máy có tuỳ chọn Xeon E3-1505L v5, RAM ECC tới 16 GB và ba cổng Ethernet. Giới hạn nằm ở một khe PCIe x4 chỉ 8 W và RAM tối đa 16 GB.

Có cần UPS cho máy chạy WinCC Unified không?

Nên có. IPC677E chỉ bảo đảm vượt qua gián đoạn nguồn khoảng 20 ms, tối đa 10 lần mỗi giờ. Mất điện dài hơn mà không tắt máy đúng cách thì dữ liệu ghi dở trong kho lưu trữ có thể hỏng.
