Tình huống quen thuộc khi dựng tủ điều khiển: cần một máy tính chạy WinCC hoặc phần mềm thu dữ liệu, trong tầm giá có hai máy Siemens là SIMATIC IPC427E (Microbox PC) và SIMATIC IPC527G (Box PC dòng cơ bản). Người mua thường nhìn CPU và giá rồi chọn, nhưng hai máy khác nhau ở những điểm quyết định tuổi thọ trong tủ: một máy không quạt chạy 24 V DC gắn ray DIN, máy kia có quạt, cắm 220 V AC và có tới bốn khe cắm card. Bài này đối chiếu theo Operating Instructions của Siemens (IPC427E bản 08/2024, IPC527G bản 08/2022).
Hai máy, hai triết lý thiết kế

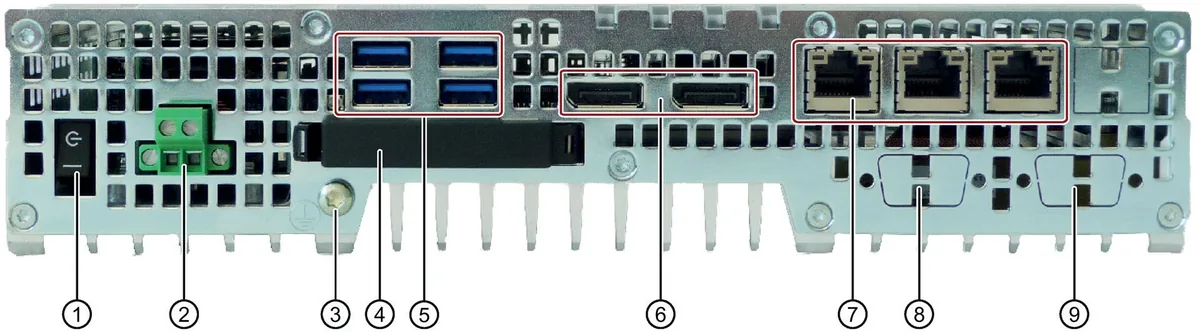

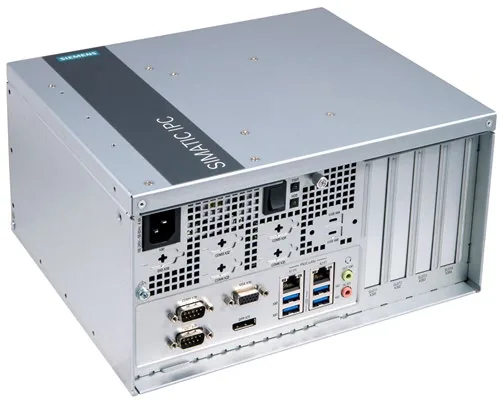

IPC427E thuộc nhóm Microbox PC: vỏ kín, tản nhiệt qua cánh nhôm, không quạt, nguồn 24 V DC như PLC, gắn ray DIN hoặc treo tường. IPC527G thuộc nhóm Box PC cơ bản: kiến trúc như máy để bàn công nghiệp, có quạt hệ thống, nguồn 100–240 V AC 350 W, nhiều khe cắm cho card thu hình, card mạng hay card điều khiển trục. Bảng dưới gom các thông số chính.
| Tiêu chí | SIMATIC IPC427E (Microbox PC) | SIMATIC IPC527G (Box PC cơ bản) |
|---|---|---|
| Làm mát | Không quạt, ồn dưới 40 dB(A) | Có quạt hệ thống, ồn dưới 55 dB(A) |
| Nguồn vào | 24 V DC (-20 % / +20 %), tới 4 A, tiêu thụ tối đa 64,8 W | 100–240 V AC, 50–60 Hz, bộ nguồn 350 W |
| CPU | Celeron G3902E, Core i3-6102E, Core i5-6442EQ, Xeon E3-1505L v5 | Pentium G4400, Core i5-6500, Core i7-6700 (chipset H110) |
| RAM | DDR4 SODIMM 4 / 8 / 16 GB; bản ECC 8 / 16 GB (không dùng với i5) | DDR4 tới 32 GB, không ECC |
| Ổ đĩa | CFast 2–16 GB hoặc từ 30 GB; SSD 2,5 inch 240 / 480 GB; HDD 2,5 inch từ 320 GB | Tới 2 ổ 2,5 inch HDD (500 GB–2 TB) hoặc SSD (128 / 256 / 512 GB); M.2 2242 SATA 32–256 GB |
| Khe mở rộng | Tới 2 card PCIe dài tối đa 175 mm, 8 W mỗi card, 12 W tổng | 1 PCIe x16 trên bo; riser tuỳ chọn thêm 1 PCIe x1 + 2 PCI hoặc 1 PCIe x4 + 2 PCIe x1; card dài tối đa 167,65 mm; tổng 45 W |
| LAN | 3 Gigabit (Intel I219LM + 2 × I210), hỗ trợ teaming | 2 Gigabit (Intel i210AT), thêm 1 cổng tuỳ chọn qua card PCIe |
| Cổng COM | COM1, COM2 tuỳ chọn, RS232/422/485 | COM1/2 RS232/422/485 tuỳ chọn; COM3/4 RS232 |
| USB | 4 USB 3.0 | 4 USB 3.0 + 2 USB 2.0 |
| Màn hình | 2 DisplayPort 1.2, tới 4096 × 2304 | 1 DisplayPort (tới 4K) + 1 VGA (tới 1920 × 1200) |
| Vào ra số | Không | DIO qua DB9, vào 5 V TTL, ra 5 V 12 mA |
| Kích thước, khối lượng | 262 × 133 × 55,5 mm; 2,2 kg (2,7 kg khi gắn 2 card) | Khoảng 5,0 kg (có HDD, chưa kể giá đỡ) |
| Cách lắp | Ray DIN, treo tường, lắp đứng | Để bàn, treo tường, kiểu sách, kiểu tháp |
| Cấp bảo vệ | IP20 | IP20 |
Nhiệt độ: con số phụ thuộc vào ổ đĩa và tư thế lắp
Đây là phần khách hay bỏ qua. Cả hai tài liệu Siemens không ghi một con số nhiệt độ duy nhất mà ghi theo cấu hình:
- IPC427E, lắp ngang: dùng CFast không gắn card 0 đến 55 °C; CFast với hai card PCIe (tải 12 W) 0 đến 50 °C; SSD hoặc CFast với hai card 0 đến 45 °C; có ổ HDD thì chỉ 5 đến 35 °C. Lắp đứng chỉ được dùng CFast hoặc SSD, 0 đến 45 °C. Lắp treo ngược chỉ với CFast và không card, 0 đến 30 °C. Các giá trị này áp dụng cho chế độ CPU Power Level "Standard" trong BIOS, chọn "Performance Optimized" thì phải giảm 5 °C.
- IPC527G: 0 đến 40 °C với HDD ở mọi tư thế lắp; 0 đến 45 °C với SSD khi lắp ngang (tải PCIe tối đa 45 W) hoặc lắp đứng (tải PCIe tối đa 35 W).
Rút ra hai điều. Muốn IPC427E đạt 55 °C thì phải mua cấu hình CFast và không gắn card; thêm HDD là mất 20 °C dự trữ. IPC527G dù có quạt cũng chỉ tới 45 °C, vì mục tiêu thiết kế của nó là chi phí và khe cắm. Tủ đặt ngoài xưởng không điều hoà buổi trưa dễ chạm 45 °C bên trong, nên cần đo nhiệt tủ trước khi chọn.
Rung và sốc: HDD kéo mọi thông số xuống
Với IPC427E dùng CFast hoặc SSD, Siemens thử rung vận hành 5 đến 9 Hz biên độ 3,5 mm và 9 đến 500 Hz gia tốc 9,8 m/s², sốc 150 m/s² trong 11 ms. Dùng HDD chỉ còn 10 đến 58 Hz 0,0375 mm, 58 đến 200 Hz 4,9 m/s², sốc 50 m/s², và tài liệu cấm rung khi máy có HDD lắp trên ray DIN hoặc lắp đứng. IPC527G với SSD chịu 0,0375 mm và 4,9 m/s², sốc 150 m/s²; với HDD giảm còn 0,015 mm, 1,96 m/s² và sốc 9,81 m/s². Kết luận: tủ gắn trên máy ép, máy dập hay xe cẩu thì chọn CFast hoặc SSD, không chọn HDD.
Nguồn điện: 24 V DC hay 220 V AC
IPC427E nhận 24 V DC sai số ±20 %, tức chạy từ 19,2 đến 28,8 V, chịu mất điện ngắn 15 ms ở 20,4 V theo chuẩn Namur; dòng khởi động cần tối thiểu 6,5 A trong 15 ms nên bộ nguồn 24 V của tủ phải có dự trữ và phải là SELV/PELV theo IEC 61010-2-201. Ưu điểm: dùng chung nguồn với PLC, dễ đặt UPS DC. IPC527G cắm 100–240 V AC, cần ổ cắm có tiếp đất; tài liệu ghi máy không kèm dây nguồn, phải mua dây theo mã Siemens của khu vực. Với tủ đã có nguồn 24 V ổn định, IPC427E gọn hơn hẳn về đi dây.
Khe cắm và cổng: khi nào cần IPC527G

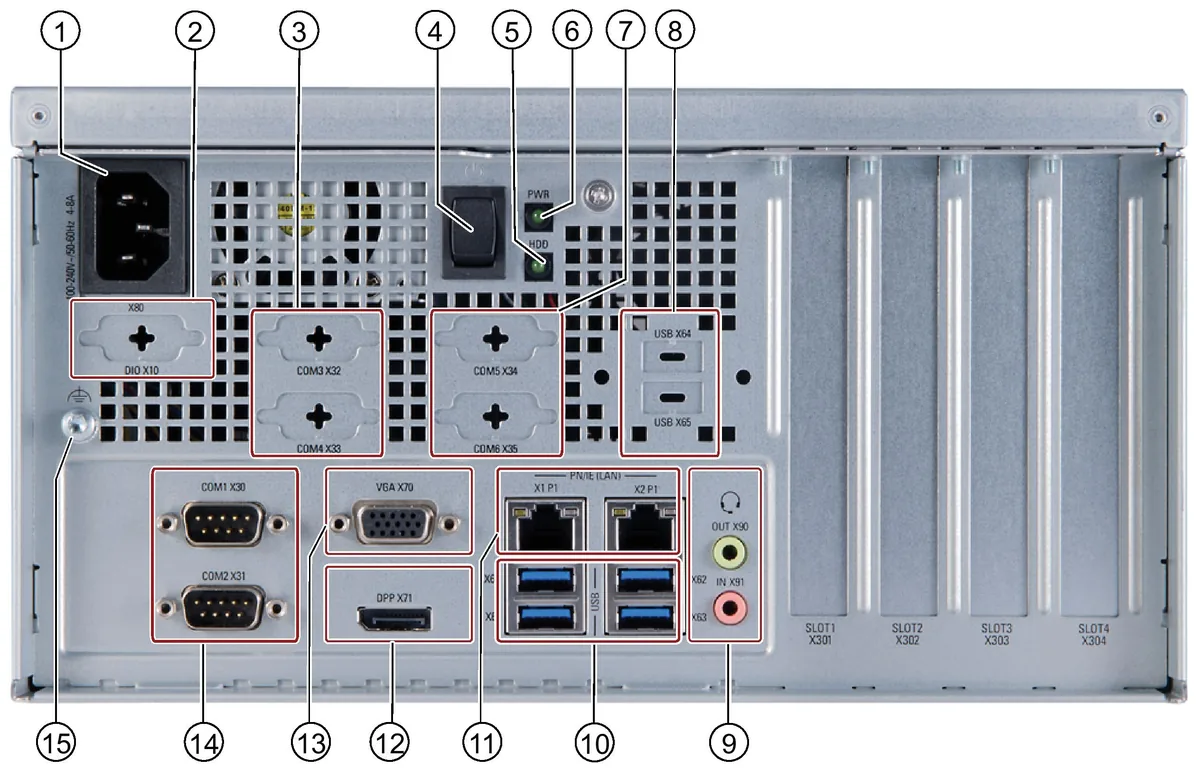

IPC427E có tối đa hai khe PCIe, card dài tối đa 175 mm và tổng công suất card chỉ 12 W, đủ cho card mạng hoặc card PROFIBUS, không đủ cho card thu hình nhiều kênh. IPC527G có tới bốn khe (một PCIe x16 trên bo cộng ba khe qua riser, chọn kiểu PCI cũ hoặc PCIe) với tổng 45 W, thêm VGA cho màn hình cũ, bốn COM và một cổng DIO. Khách còn card PCI đời cũ cho máy CNC hoặc máy in nhãn thì IPC527G với riser tuỳ chọn 1 (hai khe PCI) là lựa chọn tự nhiên. Ngược lại, IPC427E có ba LAN Intel hỗ trợ teaming, hợp với gateway hoặc trạm WinCC cần tách mạng PROFINET và mạng nhà máy.
Gợi ý chọn theo tủ điện
- Tủ nhỏ, gắn ray DIN, nguồn 24 V có sẵn, không cần card: IPC427E với CFast, dải 0 đến 55 °C, không có bộ phận quay.
- Tủ trên máy rung mạnh: IPC427E với CFast hoặc SSD, lắp ngang, treo tường.
- Cần card PCI cũ, VGA, nhiều COM, dung lượng lớn: IPC527G với SSD, đảm bảo tủ có quạt lọc để nhiệt không quá 45 °C và lịch vệ sinh quạt.
- Cần ECC hoặc Xeon cho máy chạy 24/7 ít giám sát: chỉ IPC427E có tuỳ chọn Xeon E3-1505L v5 và RAM ECC.
- Tàu biển, giàn khoan: IPC427E có chứng nhận hàng hải ABS, BV, DNV GL, LR, NK, CCS.
Cả hai máy có trên site: SIMATIC IPC427E và SIMATIC IPC527G. Cách Siemens phân nhóm Microbox, Box PC, Rack PC có ở bài hệ thống SIMATIC IPC là gì và giới thiệu máy tính công nghiệp SIMATIC IPC.
IPC247 hỗ trợ gì
IPC247 phân phối máy tính công nghiệp Siemens SIMATIC IPC tại Việt Nam. Với hai dòng này, chúng tôi tư vấn mã đặt hàng theo nhiệt độ tủ, tư thế lắp và loại card khách đang có, cung cấp máy chạy thử và hỗ trợ kỹ thuật khi cài Windows, cấu hình BIOS (CPU Power Level, teaming LAN) hay khôi phục hệ điều hành bằng USB Recovery của Siemens. Gửi ảnh tủ và danh sách card đang dùng để nhận đề xuất cụ thể.
Câu hỏi thường gặp về SIMATIC IPC427E và IPC527G
IPC427E có thay thế trực tiếp IPC527G được không?
Không hoàn toàn. IPC427E thiếu VGA, DIO, khe PCI cũ và chỉ có hai khe PCIe 12 W. Phần mềm không cần các card đó thì IPC427E thay được và bền hơn nhờ không quạt.
Vì sao IPC427E ghi tới 55 °C mà cấu hình của tôi chỉ được 35 °C?
Vì Siemens gắn nhiệt độ với ổ đĩa và card: có HDD chỉ 5 đến 35 °C, CFast không card mới đạt 55 °C. Đổi sang CFast hoặc SSD là cách tăng dự trữ nhiệt rẻ nhất.
IPC527G có chạy được nguồn 24 V không?
Không, IPC527G chỉ có bộ nguồn 100–240 V AC. Tủ chỉ có 24 V thì chọn IPC427E hoặc thêm bộ đổi nguồn DC-AC đủ 350 W.
