Phòng điều khiển trung tâm cần một máy chủ SCADA hoặc máy trạm thu hình có card thu, card mạng PROFINET, đôi khi thêm card đồ họa ba màn hình. Tủ rack 19 inch còn trống vài U và người mua đứng giữa hai lựa chọn của Siemens: SIMATIC IPC647E cao 2U và SIMATIC IPC847E cao 4U. Chọn 2U thì gọn, nhưng số khe cắm và số ổ đĩa có đủ không; chọn 4U thì thừa chỗ nhưng nặng tới 23 kg và tốn không gian. Bài này so sánh hai máy theo Operating Instructions của Siemens (IPC647E bản 09/2022, IPC847E bản 10/2018), kèm phần nói về IPC1047 cho ai cần hai CPU Xeon và card đồ họa lớn.

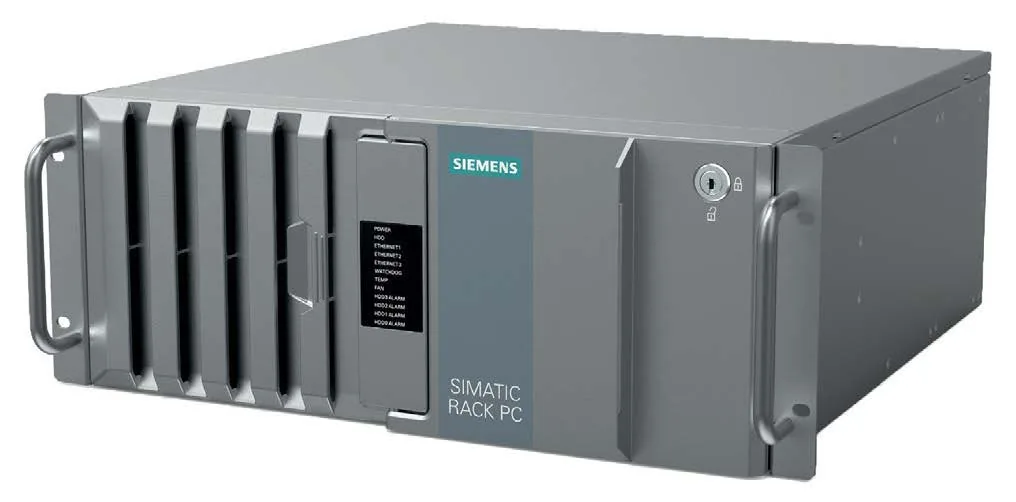

Cùng bo mạch, khác chiều cao và bảng khe cắm
Hai máy dùng chung nền tảng: chipset Intel C246, bốn khe DIMM DDR4-2666, ba cổng Gigabit LAN, khe M.2 NVMe PCIe Gen3 x4, bộ nguồn 100–240 V AC đơn hoặc dự phòng kép. Khác biệt nằm ở vỏ: 2U cho tối đa 4 ổ đĩa và 4 khe cắm, 4U cho 6 ổ đĩa và 9 hoặc 11 khe cắm. Bảng dưới lấy số liệu từ chương Technical specifications của hai tài liệu.
| Tiêu chí | SIMATIC IPC647E (2U) | SIMATIC IPC847E (4U) |
|---|---|---|
| Kích thước (R × C × S) | 481,4 × 88,1 × 446,6 mm | 481,4 × 176,6 × 446,6 mm |
| Khối lượng | 10 đến 14 kg tuỳ cấu hình | 15 đến 23 kg tuỳ cấu hình |
| CPU | Core i3-8100, i5-8500, i7-8700, Xeon E-2176G, Xeon E-2278GE | Core i3-8100, i5-8500, i7-8700, Xeon E-2176G |
| RAM | 4 khe DDR4-2666, tới 128 GB; ECC 16–64 GB với i3 hoặc Xeon | 4 khe DDR4-2666, tới 64 GB |
| Khe cắm | Biến thể 1: 2 PCI + 2 PCIe x16 (8 làn); biến thể 2: 4 PCIe; biến thể 3: 2 PCIe (1 khe đủ 16 làn) | Biến thể 1: 9 khe (7 PCI + 2 PCIe x16, 8 làn); biến thể 2 và 3: 11 khe (3 PCI + 8 PCIe, biến thể 3 có 1 khe đủ 16 làn) |
| Công suất card | ≤ 30 W mỗi khe; tổng ≤ 55 W ở 50 °C, ≤ 75 W ở 35 °C | ≤ 30 W mỗi khe; tổng ≤ 80 W ở 50 °C |
| Ổ đĩa | Tối đa 4: HDD 3,5 inch SATA/SAS 1–2 TB, SSD 2,5 inch 480/960 GB, M.2 NVMe 512 GB/1 TB | Tối đa 6, cùng chủng loại ổ |
| RAID | RAID tích hợp Intel; tuỳ chọn card RAID phần cứng | RAID tích hợp Intel; tuỳ chọn card RAID phần cứng |
| Nguồn | Đơn 400 W hoặc dự phòng kép 350 W, 100–240 V AC | Đơn hoặc dự phòng kép, 100–240 V AC |
| Tiêu thụ tối đa | ≤ 260 W (nguồn đơn), ≤ 270 W (dự phòng) | ≤ 290 W |
| Nhiệt độ vận hành | 0 đến 50 °C; 0 đến 40 °C khi lắp AI Unit NVIDIA A2 | 0 đến 50 °C; 5 đến 40 °C không giới hạn cấu hình |
| Rung, sốc vận hành | 10–58 Hz 0,0375 mm, 58–500 Hz 4,9 m/s²; sốc 50 m/s² 30 ms | Như IPC647E |
| Cấp bảo vệ | IP41 mặt trước khi đóng cửa, IP20 mặt sau; lọc bụi G2 | Như IPC647E |
| Tiếng ồn | < 55 dB(A) tải nặng, < 35 dB(A) chế độ quạt êm | Như IPC647E |

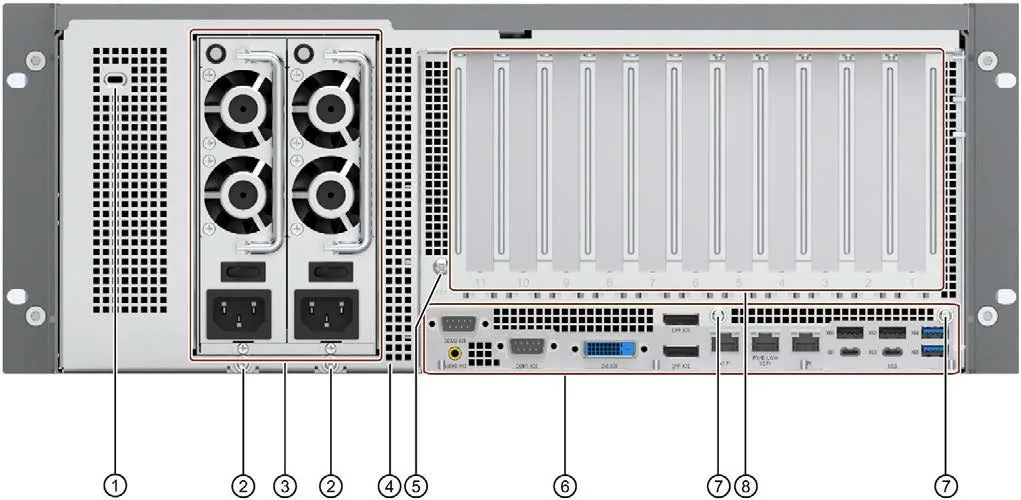

Đếm khe trước khi chọn chiều cao
Cách làm đúng là liệt kê card sẽ gắn rồi mới chọn máy. IPC647E có ba biến thể bo bus: biến thể 1 cho hai khe PCI đời cũ cộng hai PCIe x16 chạy 8 làn; biến thể 2 cho bốn PCIe (4, 1, 8 và 8 làn); biến thể 3 chỉ hai PCIe nhưng một khe đủ 16 làn cho card đồ họa hoặc card AI. Vị trí card đồ họa, card RAID và AI Unit NVIDIA A2 được tài liệu chỉ định sẵn (AI Unit chiếm khe 2 và khoá khe 3). IPC847E nhiều hơn hẳn: biến thể 1 với 7 PCI và 2 PCIe cho khách còn nhiều card PCI cũ; biến thể 2 và 3 với 11 khe, biến thể 3 có một khe 16 làn từ CPU. Tổng công suất card của 847E là 80 W ở 50 °C, của 647E chỉ 55 W ở 50 °C và phải hạ nhiệt xuống 35 °C mới được 75 W: thêm card thu hình bốn kênh vào IPC647E có thể vượt ngân sách nhiệt dù còn khe trống.
Ổ đĩa, RAID và nguồn dự phòng
IPC647E chứa tối đa 4 ổ, IPC847E tối đa 6, đều hỗ trợ HDD 3,5 inch SATA hoặc SAS enterprise 2 TB, SSD 2,5 inch 960 GB và M.2 NVMe 1 TB, RAID tích hợp trên chipset và tuỳ chọn card RAID phần cứng chiếm một khe. Máy chủ SCADA 24/7 thường cấu hình NVMe cho hệ điều hành cộng RAID1 hai ổ enterprise cho dữ liệu, kèm nguồn dự phòng kép để thay nóng một bộ nguồn mà không dừng máy. Lưu ý: nguồn dự phòng chỉ cấp 100 W cho đường 5 V và 3,3 V so với 190 W ở nguồn đơn, nên cấu hình nhiều card PCI cũ cần tính lại.
Nhiệt, bụi và bảo trì quạt
Rack PC của Siemens có quạt, nên phần "công nghiệp" nằm ở cách hãng xử lý bụi và nhiệt: cửa trước có khoá, tấm lọc bụi cấp G2 theo EN 779 giữ 99 % hạt trên 0,5 mm, IP41 ở mặt trước khi đóng cửa, và tài liệu nêu rõ thông số chỉ đúng khi nắp quạt và tấm lọc được lắp. Dải 0 đến 50 °C phụ thuộc loại khay ổ (type A hay B) và tổng công suất card, nên phòng máy nên giữ dưới 40 °C để không phải giảm cấu hình. Chu kỳ thay tấm lọc tuỳ mức bụi; phòng điều khiển có điều hoà thường mỗi quý. Lắp ngoài xưởng thì Rack PC không phải lựa chọn, nên xem Microbox hoặc Box PC không quạt trong bài hệ thống SIMATIC IPC là gì.

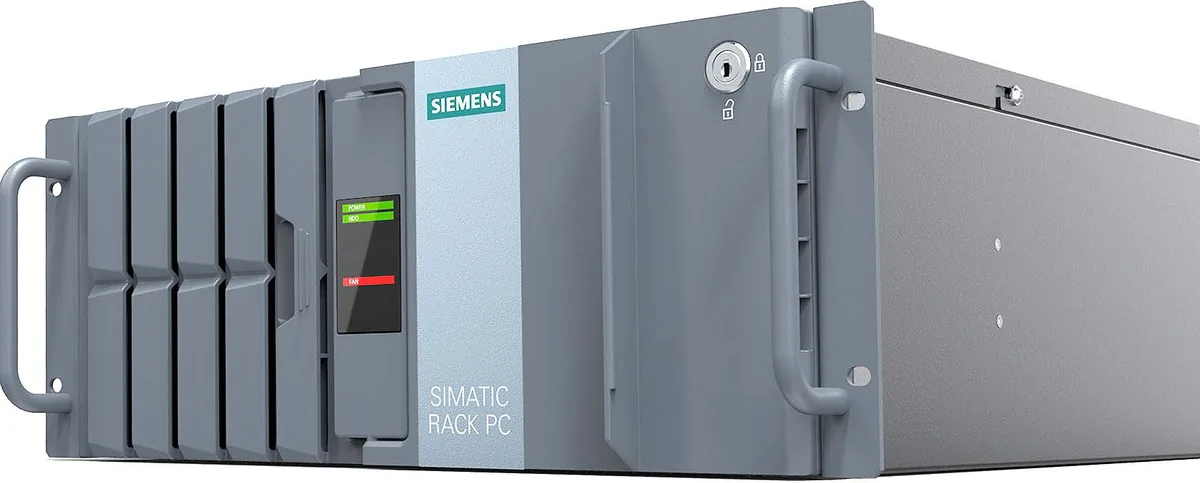

Khi nào lên IPC1047
Nếu bài toán là suy luận AI nhiều camera, mô phỏng hay máy chủ ảo hoá, hai máy trên không đủ CPU. SIMATIC IPC1047 là Rack PC 4U (430 × 177 × 572 mm, tối đa 25 kg) dựng trên bo Supermicro X10DRi chipset Intel C612, hai CPU Xeon E5-2600 v4 (từ E5-2609 v4 đến E5-2658 v4), nguồn đơn 860 W hoặc dự phòng 700 W, tuỳ chọn card đồ họa NVIDIA Quadro P400 tới P5000, card RAID Adaptec cho RAID 0/1/5/6/10/50/60, cổng IPMI riêng để quản trị từ xa. Nhiệt độ 0 đến 50 °C ở cấu hình cơ bản, 0 đến 40 °C ở cấu hình tối đa; hai card đồ họa hai khe lắp được cùng lúc nhưng chiếm chỗ cổng COM thứ hai. Tiêu thụ tới 860 W nên tủ rack phải có làm mát tương ứng.
Gợi ý chọn
- Trạm WinCC, 1–2 card, tủ rack chật: IPC647E biến thể 2 hoặc 3, SSD hoặc NVMe, nguồn đơn.
- Máy chủ SCADA 24/7 cần RAID và nguồn kép: IPC647E hoặc IPC847E với nguồn dự phòng, ổ enterprise, card RAID phần cứng.
- Nhiều card PCI cũ hoặc trên 4 card: IPC847E biến thể 1 (7 PCI) hoặc biến thể 2/3 (11 khe).
- Card đồ họa hoặc card AI cần 16 làn: IPC647E biến thể 3 hoặc IPC847E biến thể 3; AI Unit NVIDIA A2 trên IPC647E kéo nhiệt xuống 40 °C.
- Hai CPU, nhiều GPU, ảo hoá: IPC1047.
Ba máy đều có trên site: SIMATIC IPC647E, SIMATIC IPC847E và SIMATIC IPC1047.
